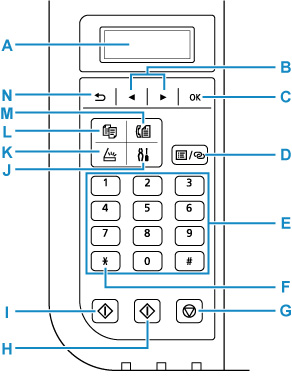

Pannello dei comandi

A: LCD (Schermo a cristalli liquidi)

Visualizza i messaggi, le voci di menu e lo stato di funzionamento.

B: Pulsanti e

Utilizzato per selezionare un menu o una impostazione. Il pulsante è utilizzato anche per l'immissione di caratteri.

C: Pulsante OK

Conferma la selezione di un menu o di un'impostazione desiderata. Questo pulsante consente inoltre di risolvere un errore o di espellere i documenti nell'ADF (Alimentatore automatico documenti).

D: Pulsante Menu/Connessione wireless (Menu/Wireless connect)

Consente di visualizzare la schermata Menu Copia (Copy menu), Menu Scansione (Scan menu) o Menu FAX (Fax menu).

Per impostare le informazioni del router wireless nella stampante direttamente da uno smartphone o un altro dispositivo (senza dover eseguire alcuna procedura sul router), tenere premuto questo pulsante.

E: Pulsanti numerici

Utilizzati per immettere valori numerici quali il numero di copie, numeri di fax/telefono e caratteri.

F: Pulsante Tono (Tone)

Imposta temporaneamente la composizione a frequenza se la stampante è connessa a una linea con selezione a impulsi.

G: Pulsante Stop

Annulla un lavoro di stampa, copia, scansione o trasmissione/ricezione fax in corso.

H: Pulsante Colore (Color)

Consente di avviare la copia, la scansione, l'invio di fax e così via a colori.

I: Pulsante Nero (Black)

Consente di avviare la copia, la scansione, l'invio di fax e così via in bianco e nero.

J: Pulsante Impostazione (Setup)

Consente di visualizzare la schermata Menu Impostazione (Setup menu). Con questo menu è possibile eseguire la manutenzione della stampante e modificare le impostazioni della stampante.

K: Pulsante SCANSIONE (SCAN)

Consente di passare alla modalità scansione della stampante.

L: Pulsante COPIA (COPY)

Consente di passare alla modalità copiatura della stampante.

M: Pulsante FAX

Consente di passare alla modalità fax della stampante.

N: Pulsante Indietro (Back)

Il display LCD ritorna alla schermata precedente.
